Lab 2 Point To Multipoint

Topologi

Perlengkapan:

- Routerboard

- Switch yang terkoneksi dengan internet

- 3 buah PC atau Laptop

- Kabel UTP

Langkah-langkah :

AP Router

Pilih Mac Address lalu klik Connect

Atur IP Address pada ether1

Atur IP Route

Atur IP DNS

Cek IP DNS yang telah di setting

Cek IP Route yang telah di setting

Cek IP Address yang telah di setting

Ping 8.8.8.8 untuk mengecek koneksi internet

Ping IP DNS

Router Station 1

Buka Winbox masuk dengan menggunakan MAC Address

Aktifkan interfaces

Pilih tab Wireless lalu klik Scan

Klik Next

Ubah Mode menjadi station, Band 2GHz-B/G/N, lalu isi SSID. Klik Apply lalu OK

Atur IP Address, IP Route, IP DNS

Atur IP Firewall

Ping gateway

Ping 8.8.8.8

Ping google.com

Atur IP Address untuk ether2

Atur IP Address Client

Client berhasil terkoneksi ke Internet

Ping 8.8.8.8 untuk mengecek koneksi

Ruoter Station 2

Buka Winbox masuk dengan menggunakan MAC Address

Aktifkan Interfaces

Buka tab Wireless lalu klik Scan

Klik Scan

Ubah Mode menjadi station, Band 2GHz-B/G/N, lalu isi SSID. Klik Apply lalu OK

Atur IP Address, IP Route, IP DNS

Ping 8.8.8.8

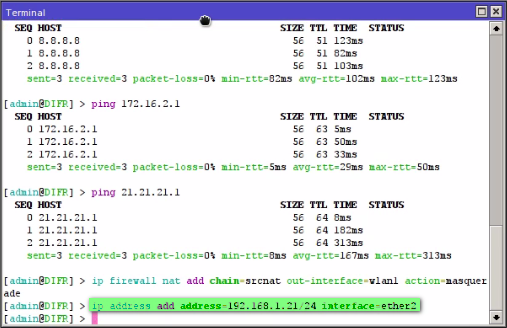

Atur IP Firewall

Atur IP Address untuk ether2

Atur IP Address pada Client

Ping google.com untuk mengecek koneksi

Konfigurasi Dasar Mikrotik

Atur IP Address ether1, Gateway, dan DNS

Ping ke google.com

Atur IP Address ether2

Hasil penmabahan IP Address pada ether1 dan ether2

Atur IP Firewall agar semua perangkat yang terhubung ke ether2 dapat terhubung internet

Konfigurasi Diskless dengan CCBoot

Server

Atur ip address pada server ccboot

Siapkan aplikasi server ccboot, bisa download di http://www.ccboot.com

Klik Next

Atur folder yang dijadikan tempat instalasi, klik Next

Klik Next

Klik Next

Klik Install

Tunggu proses instalasi

Siapkan 2 partisi yang akan digunakan untuk menyimpan Image dan Write-Back

Masukkan partisi write-back dan image, klik Next

Atur DHCP untuk PC client

Klik OK

Setelah selesai, maka akan meminta restart

Setelah selesai restart, buka ccboot. Jika client sudah di nyalakan maka akan terdeteksi di ccboot server.

Client

Siapkan instalasi ccboot client, bisa download di http://www.ccboot.com

Klik Next

  Atur folder untuk tempat instalasi ccboot client, klik Next

Klik Next

Klik Instal

Proses Instalasi

Klik Finish

Test Diskless CCBoot


Edit

Ceklis pada “Enable Upload Image” agar client dapat mengupload image ke ccboot server, klik Save

  Pada ccboot client, klik Install Client

Pilih Yes

Proses Install Client

 Install client selesai, CCBoot client akan meminta restart

 Setelah restart selesai buka ccboot client , klik NIC PnP

  Klik Install Known NIC agar driver pada PC-Client terdeteksi

Pilih Select All, Klik OK

Klik OK

Pilih system disk yang ingin di upload, atur ip address ke ip address server ccboot, klik Upload Image

Proses upload ke ccboot server

Proses upload selesai, klik OK

 Matikan PC-Client, dan lepas harddisk

Atur booting PC-Client ke network boot agar pada saat PC-Client booting pertama kali ke LAN untuk mengakses sistemoperasi yang sudah di upload ke ccboot server

Booting pertama kali

System Diskless menggunakan CCBOOT berhasil
